DTZD系列电动推杆

来源：作者：发布日期：2026-08-05 访问次数：33

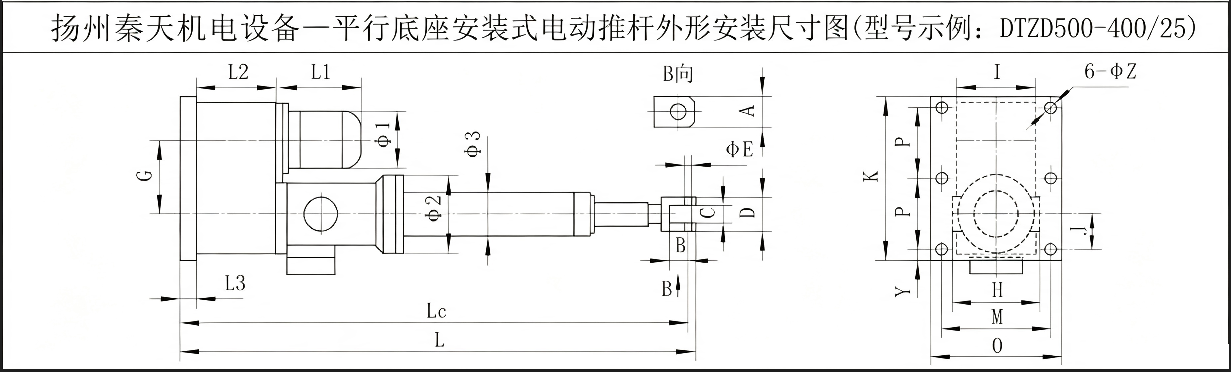

机型	型号	推拉力kg	速度(mm/S) L M H			行程S mm	电机功率 kw	缩回至最小 L Lc		L1	L2	L3	A	B	C	D	ΦE	G	H	I	J	K	M	O	P	Y	Z	Φ1	Φ2	Φ3	重量kg
平行底座安装式	DTZD100-	100	25	50		100-800	0.12 0.25	351+S	335+S	170	75	20	35	26	20	45	16	125	145	132	51.5	260	185	215	115	15	Φ12	110	140	64	20
	DTZD300-	300	25	50		100-800	0.37 0.55	351+S	335+S	170	75	20	35	26	20	45	16	125	145	132	51.5	260	185	215	115	15	Φ12	110	140	64	23
	DTZD500-	500	25	50	100	100-1200	0.55 0.75 1.1	420+S	405+S	265	112	20	40	26	25	55	16	163	170	160	55.5	330	220	260	145	20	Φ14	175	165	76	65
	DTZD700-	700	25	50	100		0.75 1.1 1.5																					175			65
	DTZD1000-	1000	25	50	100		1.1 1.5 2.2																					195			75
	DTZD1600-	1600	25	50		200-1400	1.5 2.2	430+S	410+S	280	120	25	50	32	35	70	20	200	220	204	82	420	265	315	185	25	Φ18	195	200	95	100
	DTZD2000-	2000	25	50		200-1400	2.2 3.0	430+S	410+S	335	120	25	50	32	35	70	20	200	220	204	82	420	265	315	185	25	Φ18	215	200	95	125
	DTZD3200-	3200	25	50		200-1600	3.0 5.5	545+S	510+S	340	132	30	70	50	40	80	35	279	275	264	107	550	335	385	250	25	Φ22	215 275	240	108	200
	DTZD5000-	5000	25	50		200-1600	4.0 7.5	545+S	510+S	360	132	30	70	50	40	80	35	279	275	264	107	550	335	385	250	25	Φ22	215 240 275	240	108	230
	DTZD10000-	10000	25	50		200-2000	11 15	990+S	930+S	500 545	175	40	110	100	65	125	60	332	300	300	124	610	380	440	275	30	Φ26	335	方200*200	146	350

备注：S代表推杆行程尺寸(mm)，安装尺寸均可按需定制。

一、型号字母完整释义（行业通用标注）

DTZD为行业常用整体平行底座式电液推杆自编型号，对应国标DYTZ-P平行式电液推杆，各字母代号含义如下：

1. DT：电动/电液推杆大类代号，代表电动直线驱动推杆设备；

2. Z：整体式结构，电机与油缸一体化集成设计，无外置分体油泵，结构更紧凑；

3. D：平行底座安装型式，底座法兰与活塞杆轴线平行，为卧式安装结构；

4. 完整全称：DTZD整体平行底座式电液推杆。

二、直式DTZ与平行底座DTZD核心区别

型号	安装结构	底座特征	适用场景
DTZ（直式）	电机竖直布置，垂直于活塞杆轴线	底部立式耳座，立式安装结构	设备竖直升降、闸门垂直起落等竖向作业场景
DTZD（平行底座）	电机、缸体与活塞杆水平平行排布	卧式平行法兰底座，螺栓固定受力均匀	水平推拉、皮带拉紧、卸料门启闭、犁煤器动作等卧式作业场景

三、产品结构与工作原理

DTZD平行底座式电液推杆为机电液一体化整体式设备，集成度高、故障率低。设备运行原理简单稳定：通电后电机驱动内置齿轮油泵运转，推动液压油循环做功，进而驱动油缸活塞杆完成直线往复伸缩动作。设备自带油压过载保护机制，当活塞杆运行至极限位置或作业超载时，会自动停机泄压，可有效避免憋损电机、油缸等核心部件，防护性能优异。
