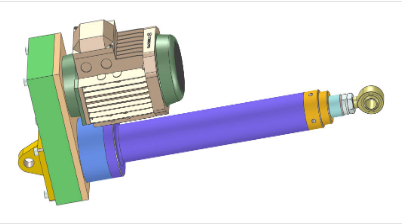

DTW系列电动推杆

机型	型号	推拉力kg	速度mm/S M  H		行程S mm	电机功率 kw	缩回至最小 L  Lc		L1	L2	A	B	C	D	ΦE	ΦF	G	H	I	J	K	Φ1	Φ2	Φ3	M	O	P	Y	Z	重量kg
直 角 式	DTW100-	100	3.8	7.6	100 -800	0.12	440+S	295+S	152	80	35	26	20	45	16	20	62	145	20	152	424	110	130	64	214	256	80	140	4-Φ13	20
	DTW300-	300	3.8	7.6		0.37			156												428									23
	DTW500-	500	2.9	5.8	100 -1200	0.55	790+S	340+S	246	68	40	26	25	55	16	20	62.5	170	25	192	578	165	155	76	244	290	95	160	4-Φ14	60
	DTW700-	700	2.9	5.8		0.55																								65
	DTW1000-	1000	2.9	5.8		0.55																								70
	DTW1600-	1600	2.8	5.6	200 -1400	0.55 0.75	630+S	350+S	246	91	50	32	35	70	20	25	93	220	25	200	616	165	170	95	340	396	120	160	4-Φ18	85
	DTW2500-	2500	2.8	5.6		0.75 1.1			261 286												631 656									95
	DTW4000-	4000	4.5	9	300 -1600	1.1 1.5	815+S	490+S	286 315	92	70	50	40	80	35	30	106	260	30	230	750 779	175	200	108	360	425	160	220	4-Φ22	120

备注：S代表推杆行程尺寸(mm)，安装尺寸均可按需定制。

一、型号字母释义

1. 代号拆解

DTW为行业通用直角式电动推杆标准型号，各字母含义如下：

DT：电动推杆通用大类代号，代表直线电动驱动推杆设备；

W：直角式结构（蜗轮蜗杆换向），电机与活塞杆呈90°直角布置，俗称L型直角推杆。

2. 结构本质

DTW直角式推杆属于纯机械丝杆传动电动推杆，区别于液压驱动的DTZD电液推杆。设备采用蜗轮蜗杆+丝杆螺母二级减速换向结构，通过机械传动实现90°转角转换，完成直线推拉作业，无液压油、无油路系统。

二、结构组成与工作原理

1. 主要组成部件

驱动电机、蜗轮蜗杆换向减速箱、传动丝杆、铜质传动螺母、导向套筒、伸缩活塞杆、内置过载保护开关、密封外壳、前后连接接头及安装底座。

2. 工作原理

设备通电后，电机高速旋转，通过蜗轮蜗杆结构完成90°换向减速，将旋转动力传递至传动丝杆；丝杆转动带动螺母做直线往复运动，进而驱动活塞杆伸出、缩回。通过控制电机正反转，即可实现推杆的推拉动作切换，全程机械传动，运行稳定匀速。

3. 安全防护机制

设备内置机械式过载限位保护装置，具备双重防护功能：一是活塞杆运行至行程极限位置时，自动断电停机，避免设备顶死损坏；二是作业超载、设备卡死时，即刻切断动力电源，有效保护电机、丝杆、蜗轮蜗杆等核心传动部件，杜绝断裂、烧毁故障。

三、DTW直角式与DTZD平行底座式推杆对比

对比项目	DTW直角式电动推杆	DTZD平行底座式电液推杆
动力形式	纯机械丝杆传动，无液压系统、无液压油	机电液一体化液压驱动，依靠油压做功
安装结构	90°L型直角布局，电机与活塞杆垂直布置	卧式平行布局，电机与活塞杆水平平行
适用负载	中小轻载工况，推力范围300kg–4000kg	轻重载通用，主打重载工况，推力250kg–30000kg
自锁性能	丝杆机械自锁，断电不回缩、定位精准	无机械自锁，需选配液压锁方可保压定位
运行特性	速度恒定偏慢，运行平稳无冲击	速度可选范围广，动力强劲、承载力大
维护特点	无漏油风险，仅需定期润滑丝杆，运维简单	需定期检查密封件，存在轻微渗油概率
适用场景	狭小拐角、夹缝空间、洁净无油污工况	低矮受限空间、重载推拉、高频冲击工况

四、产品核心优势

1. 空间适配性极强：90°L型直角结构，专为设备拐角、夹缝、狭小腔体等受限空间设计，可适配常规直式、平行式推杆无法安装的场景。

2. 精准机械自锁：依靠丝杆螺纹反向自锁特性，断电后可长期保持工作位置，无下滑、回缩、漂移问题，无需额外加装抱闸装置，定位精度高。

3. 洁净无油污：纯机械传动结构，不使用液压油，无渗漏污染风险，适配食品、粮食、粉体、洁净车间等对环境清洁度要求高的工况。

4. 稳定性高、故障率低：结构简洁，无油泵、油路、液压阀组等易损部件，传动结构耐用耐磨，日常运维仅需定期加注润滑脂，使用成本低。

5. 规格丰富、可定制性强：常规推力齐全，涵盖300kg-4000kg，标准行程100-1400mm，支持快慢速定制，可适配防爆电机、防尘护套、特殊连接接头等配置。

五、典型应用行业与工况

1. 环保除尘行业：小型翻板阀、插板阀直角启闭、除尘风道挡板角度调节；

2. 粮食轻工行业：溜槽分料挡板、导料板微调、卸料小门启闭，适配洁净无油污作业要求；

3. 冶金机械行业：小型工件夹紧定位、工作台小幅顶升、简易翻转机构；

4. 自动化设备行业：设备箱体狭小空间推拉、流水线挡料器、限位顶推机构；

5. 矿山通用机械：小型三通挡板切换、皮带轻载拉紧、小型闸门启闭控制。

六、订货型号编制规范

1. 标准型号格式

DTW-额定推力(kg)-行程(mm)/速度(mm/s)

2. 型号示例

DTW-1000-300/7.6

释义：直角蜗轮蜗杆式电动推杆，额定推力1000kg，有效工作行程300mm，标准运行速度7.6mm/s。

3. 定制选配后缀标注

DTWB：防爆型直角电动推杆；

DTW-G：滚珠丝杆高速款电动推杆；

可按需选配前端法兰、后耳环、防尘护套、限位开关等配件。

七、选型与使用注意事项

1. 工况选型：重载、高频冲击、长时间保压作业场景，优先选用DTZD电液推杆；轻载、洁净环境、狭小拐角安装场景，优先选用DTW直角式电动推杆。

2. 竖直作业要求：设备竖直向下安装使用时，受自重影响，实际承载能力建议按额定推力的50%核算，避免负载下滑。

3. 供电规格：工业常规380V三相交流电，小型设备可定制220V单相供电版本。

4. 工况适配：设备适合常温、常规工况，高温、强腐蚀、高粉尘极端环境，需提前定制对应防护配置。
