DTZX系类电动推杆

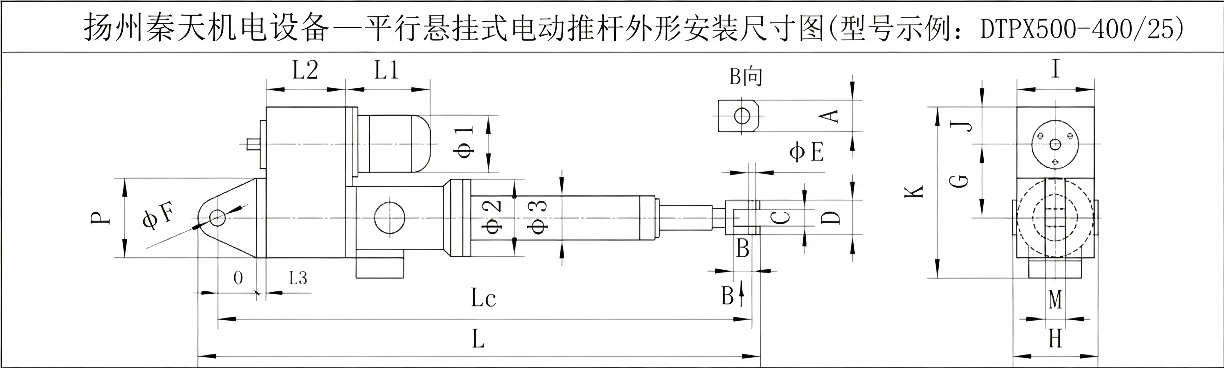

备注：S代表推杆行程尺寸(mm)，安装尺寸均可按需定制。

DTZX 平行悬挂式机械电动推杆 产品介绍

一、型号字母释义

1. 代号拆解

DTZX 为工矿行业平行悬挂铰接式电动推杆行业标准型号，字母为统一编码规则：

DT：电动推杆通用大类代号，代表电机驱动丝杆直线往复执行机构；

Z：平行卧式结构，电机减速箱体与活塞杆水平同向平行并排布置；

X：悬挂铰接安装形式（销轴耳环悬挂式），无一体式落地底座，依靠前后耳轴销轴悬空吊挂安装。

2. 结构本质

DTZX 属于二级齿轮减速 + 梯形丝杆纯机械传动电动推杆，全程无液压油泵、油缸、液压油，彻底区别于液压型电液推杆；同系列横向对比：DTW 为直角 L 型、DTZD 为平行底座落地式、DTZX 为平行悬挂铰接式，是平行结构里轻量化、悬挂吊装专用版本，主打悬空空间、销轴铰接安装场景。

二、结构组成与工作原理

1. 主要组成部件

三相异步驱动电机、二级齿轮减速箱、高强度传动丝杆、耐磨铜合金传动螺母、导向防转套筒、镀铬实心活塞杆、内置机械式过载保护总成、行程极限断电微动开关、前后双耳铰接吊耳、防尘伸缩波纹护套；可选防爆电机、断电手摇应急装置、外置 PLC 控制盒、关节轴承接头。

2. 工作原理

电机通电旋转，经齿轮减速机构降低转速、放大输出扭矩，驱动丝杆做圆周旋转运动；丝杆转动带动内部铜螺母做直线平移，进而推动活塞杆完成伸出、缩回往复动作。通过控制电机正反转切换推拉方向，纯刚性机械传动，运行速度恒定、传动效率稳定，启停无液压冲击。

3. 双重安全防护机制

1.行程极限断电保护 活塞杆抵达最大伸出、完全缩回终点时，内置行程开关自动切断电机电源，硬性限位锁止，避免顶死拉扯造成丝杆断裂、缸体变形。

2.超载卡死过载保护 推杆负载超标、异物卡死堵转时，机械式过载离合机构触发断电，防止电机堵转烧毁、齿轮打齿、丝杆扭弯，全方位保护核心传动部件。

三、DTZX 平行悬挂式与 DTZD 底座式、DTW 直角式三方参数对比

表格

对比项目	DTZX 平行悬挂式电动推杆	DTZD 平行底座式电动推杆	DTW 直角蜗轮蜗杆电动推杆
动力形式	齿轮 + 丝杆纯机械传动，零漏油	齿轮丝杆机械传动	蜗轮蜗杆 + 丝杆机械传动
安装结构	平行卧式，前后耳环销轴悬空悬挂铰接，无固定底座	平行卧式，一体式加厚底座落地螺栓刚性固定	90°L 型垂直直角拐角布置
适用负载	中小重载通用，推力 300kg–4500kg，适合纯轴向受力	中重载，300kg–5000kg，可承受侧向力矩	轻载为主，300kg–4000kg，禁止大侧向载荷
自锁性能	梯形丝杆机械自锁，悬挂静置不易下滑，重载微量蠕变	丝杆自锁 + 底座加持，定位稳定性最优	丝杆反向自锁，点位精度最高
运行特性	匀速固定速度，不可无级调速，机身轻巧	匀速刚性传动，抗偏摆能力强	运行噪音低、动作平顺
维护特点	仅定期给齿轮箱、丝杆加注润滑脂，维保极简，无渗漏风险	常规润滑保养，底座需定期检查固定螺栓	丝杆定期润滑，洁净工况首选
适用工况	机架下方悬挂吊装、低矮悬空空间、挡板铰接摆动启闭	设备基础落地安装、侧向受力大、长期保压定位	洁净车间、夹缝拐角、无油污轻载精准定位

四、产品核心优势

1. 悬挂铰接设计，安装适配灵活性极强

前后标准耳环销轴结构，可直接吊挂在机架横梁、设备侧壁、皮带机桁架下方，无需平整落地基础，狭小悬空腔体、顶部吊装、摆动式翻板机构都可轻松安装，是底座式推杆无法替代的安装形式。

2. 平行扁平卧式布局，竖向高度占用极小

电机与活塞杆水平并排卧式排布，整机厚度薄、垂直空间占用低，完美解决料仓底部、皮带架下沿、箱体内部低矮受限空间安装难题，直式推杆高度超标无法使用的场景均可落地。

3. 纯机械洁净传动，无油污污染隐患

不搭载任何液压系统，不存在液压油渗漏滴落问题，可用于粮食加工、食品输送、粉体物料、洁净除尘设备，不会污染物料与生产环境，满足环保洁净生产要求。

4. 丝杆自带机械自锁，断电位置不漂移

依靠梯形螺纹反向自锁物理特性，停机断电后活塞杆可牢牢保持当前行程，闸门、翻板、挡板长期悬停不会因自重回缩下坠，无需额外加装制动电机，使用成本更低。

5. 结构轻量化，恶劣环境耐用可靠

整体紧凑钢结构 + 活塞杆防尘护套，防尘、防煤粉、防飞溅水汽，选配防爆电机可直接用于煤矿井下、电厂粉尘车间、露天户外工况；外接电控箱可接入自动化 PLC 系统，实现远程启停、限位自动停机，可选手摇装置用于断电手动检修复位。

6. 规格齐全，非标定制自由度高

常规推力 300–4500kg，标准行程 100–1400mm，可按需定制滚珠丝杆高速款、快慢速档位、法兰接头、防腐涂层、加长吊耳等非标配置。

五、典型应用行业与工况

1. 电力煤炭行业（主力场景）

皮带机悬挂式轻型犁煤器、风道铰接翻板阀、除尘器悬吊式卸灰挡板、给料机导料板摆动切换。

2. 粮食轻工行业

料仓顶部悬挂三通分料挡板、溜槽铰接卸料小门、粮食输送机导料翻板，适配无油污洁净作业标准。

3. 冶金矿山机械

小型炉门铰接启闭、轻型工件翻转工装、溜槽摆动挡板、矿用轻型闸板悬吊执行机构。

4. 环保自动化设备

除尘风道插板阀、流水线悬挂挡料器、箱体内部狭小推拉机构、小型水利简易堰门摆动开关。

5. 通用工矿设备

小型三通挡板换向、皮带机轻载拉紧装置、各类需要铰接摆动动作的执行推拉部件。

六、订货型号编制规范

1. 标准型号格式

DTZX - 额定推力 (kg)- 有效行程 (mm)/ 运行速度 (mm/s)

2. 型号实例

DTZX-1200-300/7.2 释义：平行悬挂铰接式机械电动推杆，额定推力 1200 公斤，工作行程 300 毫米，运行速度 7.2mm/s。

3. 定制后缀选配标注

·DTZXB：矿用防爆型悬挂电动推杆；

·DTZX-G：滚珠丝杆高速高效版本；

·DTZX-S：带断电手摇手动复位装置； 标配均可加装双向外置行程限位开关、加厚防尘波纹管护套、关节轴承吊头。

七、选型与使用注意事项

1.结构选型核心区分 需要悬空吊装、销轴铰接摆动动作→选DTZX 平行悬挂式；落地螺栓固定、侧向受力大→选 DTZD 底座式；拐角夹缝、洁净轻载→选 DTW 直角式；超大重载、高频冲击才选用液压电液推杆。

2.负载安全系数预留 水平轴向推拉预留 1.2~1.5 倍推力余量；竖直向下吊挂下压工况，实际承载按额定推力 50% 折算，避免丝杆自锁蠕变下滑。

3.安装受力硬性要求 DTZX 为纯轴向受力设计，禁止长期承受大侧向扭力，摆动机构建议搭配连杆、摇臂辅助受力，防止推杆偏载磨损丝杆与导向套。

4.供电与工作制限制 工业常规 380V 三相交流电，小型辅助设备可定制 220V 单相；属于短时工作制机械推杆，不适合每分钟数十次高频连续往复，高频高强度工况建议升级电液推杆。

5.0环境防护选型 高粉尘、露天淋雨必配防尘护套；强腐蚀、高水汽环境提前备注，定制不锈钢活塞杆与防腐喷涂外壳。
