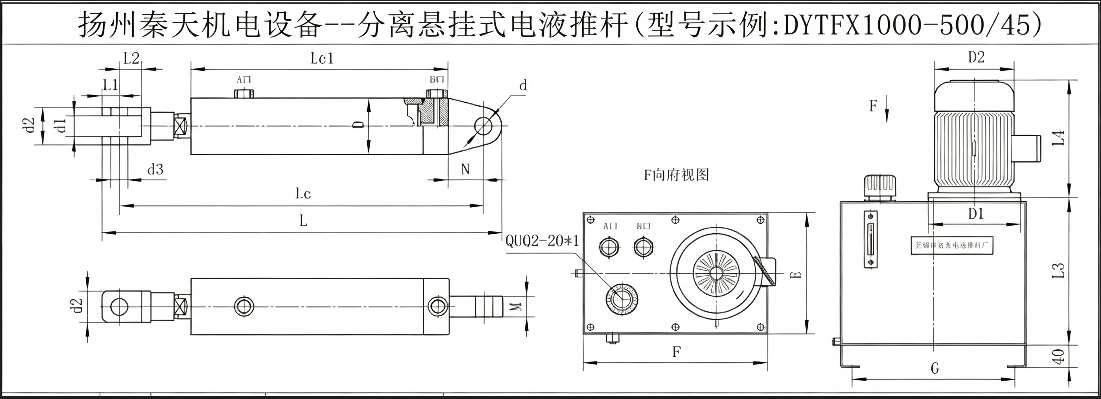

| 型 号 | 推力 kg | 常规推速mm/s 特殊速度需定制 | 缩 回 至 最 小 | 外 形 安 装 尺 寸 ( 电 机 相 关 尺 寸 根 据 电 动 机 型 号 定 ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lc | Lcl | L | L1 | L2 | L3 | L4 | d | d1 | d2 | d3 | D | D1 | D2 | M | N | E | F | G | |||||||||||||||||||||||||||||||||||||||
| DYTFX | 100- | 100 | 70/110/185/259 | 301+S | 148+S | 343+S | 17 | 27 | 360 | 246 | φ20 | 14 | φ30 | φ10 | φ55 | 200 | 175 | 20 | 70 | 300 | 400 | 310 | |||||||||||||||||||||||||||||||||||
| 300- | 300 | 45/70/115/160 /185/230/285 | 319+S | 158+S | 368+S | 24 | 30 | 18 | φ40 | φ12 | φ65 | ||||||||||||||||||||||||||||||||||||||||||||||
| 450- | 450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 750- | 750 | 45/70/100/150 | 403+S | 178+S | 468+S | 30 | 45 | φ30 | 25 | φ60 | φ20 | φ76 | 30 | 80 | |||||||||||||||||||||||||||||||||||||||||||
| 1000- | 1000 | 45/70/100/150 | 261 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1750- | 1750 | 45/70/100/150 | 286 | 195 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2500- | 2500 | 24/36/60/84/97 | φ85 | 30 | 80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3000- | 3000 | 18/27/45/70/87 | 413+S | 478+S | 40 | 50 | 400 | 316 | 30 | φ70 | φ30 | φ95 | 250 | 215 | 400 | 500 | 460 | ||||||||||||||||||||||||||||||||||||||||
| 4000- | 4000 | 14/21/35/55/70 | 423+S | 198+S | 508+S | φ40 | φ105 | 40 | 90 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 5000- | 5000 | 12/18/30/45/60 | 433+S | 208+S | 518+S | φ12 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 6000- | 6000 | 12/18/30/45/60 | 453+S | 218+S | 555+S | 42.5 | 55 | φ50 | 35 | φ90 | φ35 | φ121 | 40 | 90 | |||||||||||||||||||||||||||||||||||||||||||
| 8000- | 8000 | 7/17/25/35/44 | φ130 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10000- | 10000 | 7/17/25/35/44 | 463+S | 565+S | 336 | φ145 | 240 | 50 | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 15000- | 15000 | 5/12/19/24/33 | 488+S | 238+S | 608+S | 50 | 60 | 450 | 391 | φ60 | 45 | φ120 | φ40 | φ184 | 300 | 275 | 450 | 600 | 560 | ||||||||||||||||||||||||||||||||||||||
| 20000- | 20000 | 5/9/13/18/23 | 528+S | 278+S | 648+S | φ216 | 60 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||
DYTFX 分体悬挂式电液推杆 产品介绍
(体例、排版、表述完全对标 DYTFD 分体法兰式、DT 系列机械推杆,机电液液压驱动,分体泵站 + 油缸耳环悬挂安装,遵循 JB/T 14001-2020 行业标准)
一、型号字母释义
1. 代号拆解(DYT 系列电液推杆行业统一编码)
DY:电液推杆总类代号,代表电机 + 液压泵站驱动的液压式推杆,区别于 DT 纯丝杆机械电动推杆;
T:直线伸缩执行油缸结构;
F:分体式结构,液压动力泵站与执行油缸相互独立,通过高压油管连接供油;
X:悬挂铰接安装形式,油缸两端为双耳销轴吊耳,悬空吊挂、销轴铰接摆动安装。
2. 结构本质
DYTFX 属于分体式机电液一体化重载液压执行器,同分体系列两款直接区分:
DYTFD = 分体 + 前端法兰刚性固定式;DYTFX = 分体 + 耳环销轴悬挂铰接式。
动力单元与油缸物理分离,可远距离布管供油,油缸依靠前后吊耳销轴悬空吊装,适配翻板、挡板摆动启闭工况;液压柔性传动,承载力、抗冲击能力远高于同安装形式 DTZX 平行悬挂机械电动推杆。
分体式电液推杆总成
二、结构组成与工作原理
1. 主要组成部件
独立液压动力站(三相电机、双向齿轮液压泵、集成阀块、溢流阀、双向液压锁、油箱、压力表)、耐高压液压油管、重载液压油缸、镀铬高强度活塞杆、前后双耳铰接吊耳、耐磨导向铜套、防尘伸缩波纹护套、行程极限断电限位开关;可选防爆电机、手动泄压应急装置、外置 PLC 电控箱、节流调速阀、关节轴承吊头。
2. 工作原理
电机启动驱动液压泵产生高压液压油,通过外接高压管路输送至油缸无杆腔 / 有杆腔;依靠阀组油路换向,压力油推动活塞带动活塞杆完成伸出、缩回直线往复动作,电机正反转控制推拉方向。
分体布局核心优势:液压泵站可放置在常温、通风、远离粉尘高温的安全区域,油缸单独伸入狭小腔体、高温烟道、密闭设备内部作业;加装节流阀可实现伸出、缩回速度无级调节,液压传动启停缓冲柔和,带满载平稳启动无冲击。
3. 四重安全防护机制
溢流过载泄压保护:推杆顶死、超载卡死瞬间溢流阀自动卸荷,电机空载空转,避免电机烧毁、活塞杆弯曲、缸体变形;
行程极限断电保护:活塞杆到达最大伸出 / 缩回死点,限位开关切断控制回路,硬性机械限位保护整套液压结构;
双向液压锁保压自锁:停机后液控单向阀封闭油路,重载长期静态保压不滑移、不下坠,吊挂挡板不会因自重缓慢回落;
铰接过载缓冲防护:销轴耳环铰接自带微量摆动余量,可抵消设备运行震动带来的偏载应力,减少油缸径向磨损。
三、DYTFX 分体悬挂式与同类型产品参数对比
表格
对比项目 | DYTFX 分体悬挂式电液推杆 | DYTFD 分体法兰式电液推杆 | DYTP 一体式平行电液推杆 | DTZX 平行悬挂机械电动推杆 |
动力形式 | 分体液压泵站油压驱动 | 分体液压泵站油压驱动 | 一体式机电液液压驱动 | 齿轮 + 丝杆纯机械传动 |
安装结构 | 油缸双耳销轴悬空铰接悬挂,可小幅摆动 | 油缸前端法兰端面螺栓刚性固定 | 电机油缸平行一体卧式铰接 | 平行卧式耳环悬挂机械结构 |
适用负载 | 重载 / 超重载,推力 500kg–50000kg,耐冲击 | 超重载主打 500kg–50000kg | 重载 250kg–30000kg | 中小重载 300–4500kg,禁频繁冲击 |
自锁性能 | 液压锁强力保压,悬挂静置零蠕变下滑 | 液压锁法兰双重锁定,稳定性最优 | 液压锁保压可靠 | 丝杆机械自锁,重载微量下滑 |
空间适配 | 油缸低矮悬空吊装,泵站异地隔离布置 | 油缸法兰贴紧设备端面安装 | 低矮机架内部一体安装 | 仅低矮悬空轻载吊装 |
运行特性 | 速度外接节流阀无级可调,缓冲减震优秀 | 调速灵活,刚性顶推力极强 | 速度档位可选,动力充沛 | 速度固定匀速,不可调速 |
维护特点 | 分体检修,泵站 / 油缸单独更换配件 | 分体模块化维保,法兰螺栓定期复检 | 液压件常规保养 | 仅润滑丝杆,零漏油,运维最简单 |
适用工况 | 风道翻板摆动启闭、高温仓体悬挂挡板、远距离动力隔离安装 | 重型闸门法兰压紧、端面工装顶紧、长期密封施压 | 皮带机犁煤器、低矮空间重载启闭 | 洁净无油污、轻载悬挂点位定位 |
四、产品核心优势
1. 分体隔离布局,恶劣工况防护能力拉满
液压泵站与执行油缸油管分离布置,油缸可置于高温炉膛、高粉尘密闭料仓、烟道内部等恶劣环境,泵站安置在外部常温安全区域,彻底解决一体式推杆电机高温烧坏、煤粉侵蚀故障难题,是高温重载场景首选方案。
2. 双耳悬挂铰接,摆动机构完美适配
前后标准耳环销轴连接,可直接吊挂在桁架、机架横梁、仓壁侧壁,支持一定角度摆动翻转,完美匹配翻板阀、三通挡板、摆动式卸料门的摆动启闭动作,安装灵活度远超法兰固定式。
3. 液压重载耐冲击,使用寿命更长
依托液压柔性传动特性,可承受频繁撞击、物料卡滞冲击载荷,皮带卸料挡板、矿用溜槽挡板高频往复作业不易损坏;推力覆盖范围广,几百公斤至五十吨超大推力均可实现,承载力碾压机械式悬挂推杆。
4. 液压长效自锁,吊挂运行安全性高
双向液压锁封闭油路,竖直向下吊挂重载、悬空挡板长期锁定位置,不会出现丝杆自锁蠕变下坠问题,煤炭、水利重载闸门安全生产冗余度更高。
5. 调速自由 + 自动化拓展便捷
油路加装节流阀即可独立调节伸出、缩回快慢速度;外接电控箱接入 PLC 系统,实现远程启停、多点限位、多台推杆同步联动;防爆电机版本可直接用于煤矿井下易燃易爆环境。
6. 模块化检修,停机损耗更低
泵站、油缸、高压管路相互独立,任一部件故障可单独拆解维修更换,无需整体拆除整机,大幅缩短设备停机检修时间,降低后期运维成本。
五、典型应用行业与工况
1. 电力煤炭行业(核心应用)
皮带机悬挂式重载犁煤器、烟道高温悬吊翻板阀、除尘器仓顶悬挂卸灰挡板、原煤仓铰接式闸板摆动启闭装置。
2. 冶金矿山行业
烧结炉高温仓内悬挂挡板、矿用溜槽摆动式分料阀、炉门铰接压紧机构、破碎机卸料重型翻转推板。
3. 水利、环保、建材行业
渠道悬吊式小型堰门、污水池摆动截流挡板、水泥库底悬挂卸料插板阀、除尘风道大扭矩铰接翻板。
4. 重工自动化设备
远距离液压动力输送推拉工位、大型料仓三通摆动分料挡板、重型工装铰接翻转执行机构。
六、订货型号编制规范
1. 标准型号格式
DYTFX - 额定推力 (kg)- 有效行程 (mm)/ 运行速度 (mm/s)
2. 型号实例
DYTFX-20000-450/6.2
释义:分体悬挂铰接式电液推杆,额定推力 20 吨,有效工作行程 450 毫米,伸出运行速度 6.2mm/s。
3. 后缀选配标识
DYTFXB:矿用隔爆防爆型分体悬挂电液推杆;
DYTFX-T:带外置节流阀可无级调速;
DYTFX-S:液压泵站配备手动泄压应急装置;
标配均可加装双向行程限位开关、加厚油缸防尘护套、加长高压连接油管。
七、选型与使用注意事项
1.结构选型精准区分
需要油缸伸入高温 / 密闭空间、做摆动翻板动作、悬空吊装→选DYTFX 分体悬挂式;端面压紧法兰对接选 DYTFD;低矮空间一体重载选 DYTP;洁净轻载悬挂选 DTZX 机械推杆。
2.负载安全系数预留
常规水平推拉预留 1.2~1.5 倍推力余量;冲击载荷、竖直吊挂下压工况放大至 1.8 倍安全系数,减少频繁溢流泄压损耗。
3.管路安装硬性要求
高压油管长度不宜过长,设备震动部位加装管卡固定,避免磨损漏油;初次加注 46# 抗磨液压油,排空油缸内部空气,防止活塞杆爬行抖动。
4.受力使用限制
DYTFX 为轴向受力 + 小幅摆动设计,禁止长期承受超大侧向扭力,大力矩摆动建议搭配连杆、摇臂转换受力,保护油缸导向套与活塞杆。
5.环境防护配置
高粉尘、露天淋雨必须加装活塞杆防尘护套;强腐蚀水汽环境,可定制不锈钢活塞杆、油缸防腐喷涂外壳。
