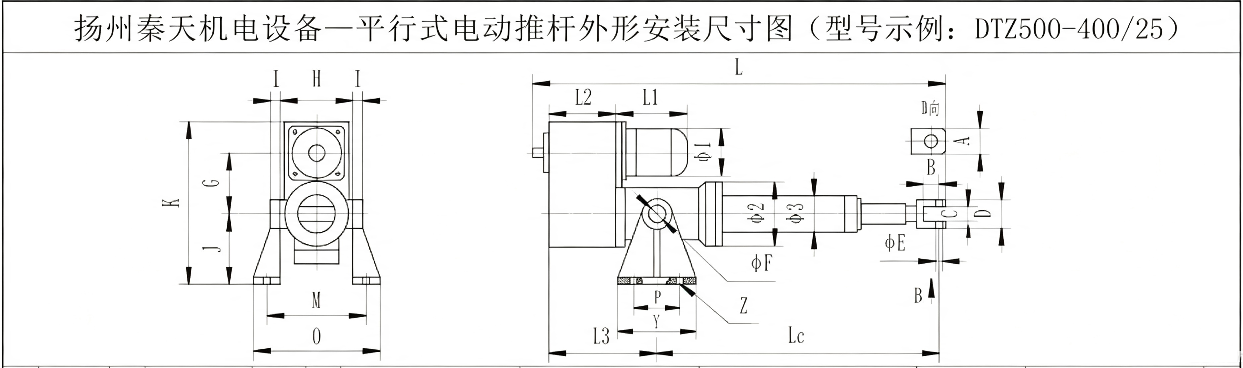

备注：S代表推杆行程尺寸(mm)，安装尺寸均可按需定制。

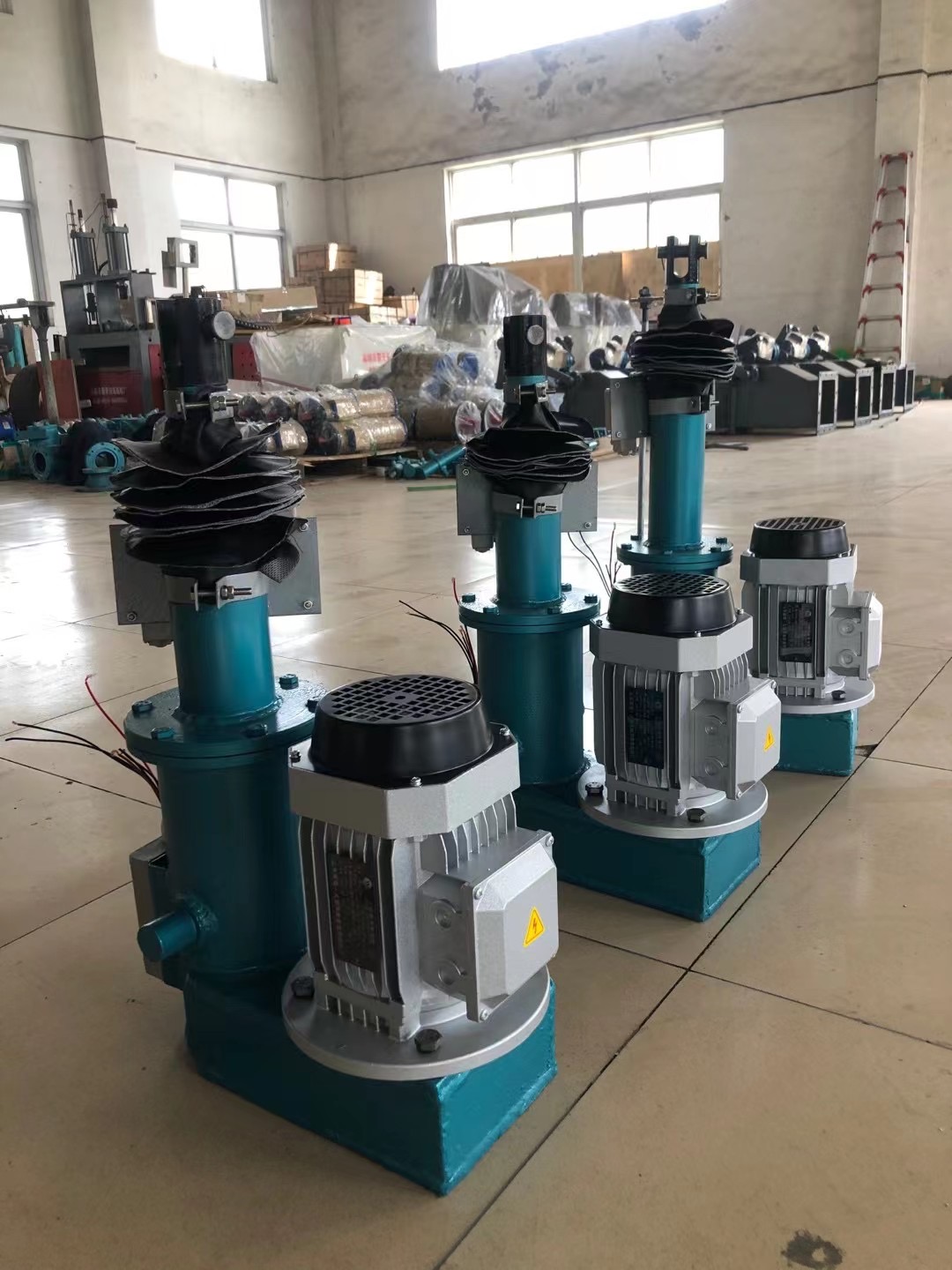

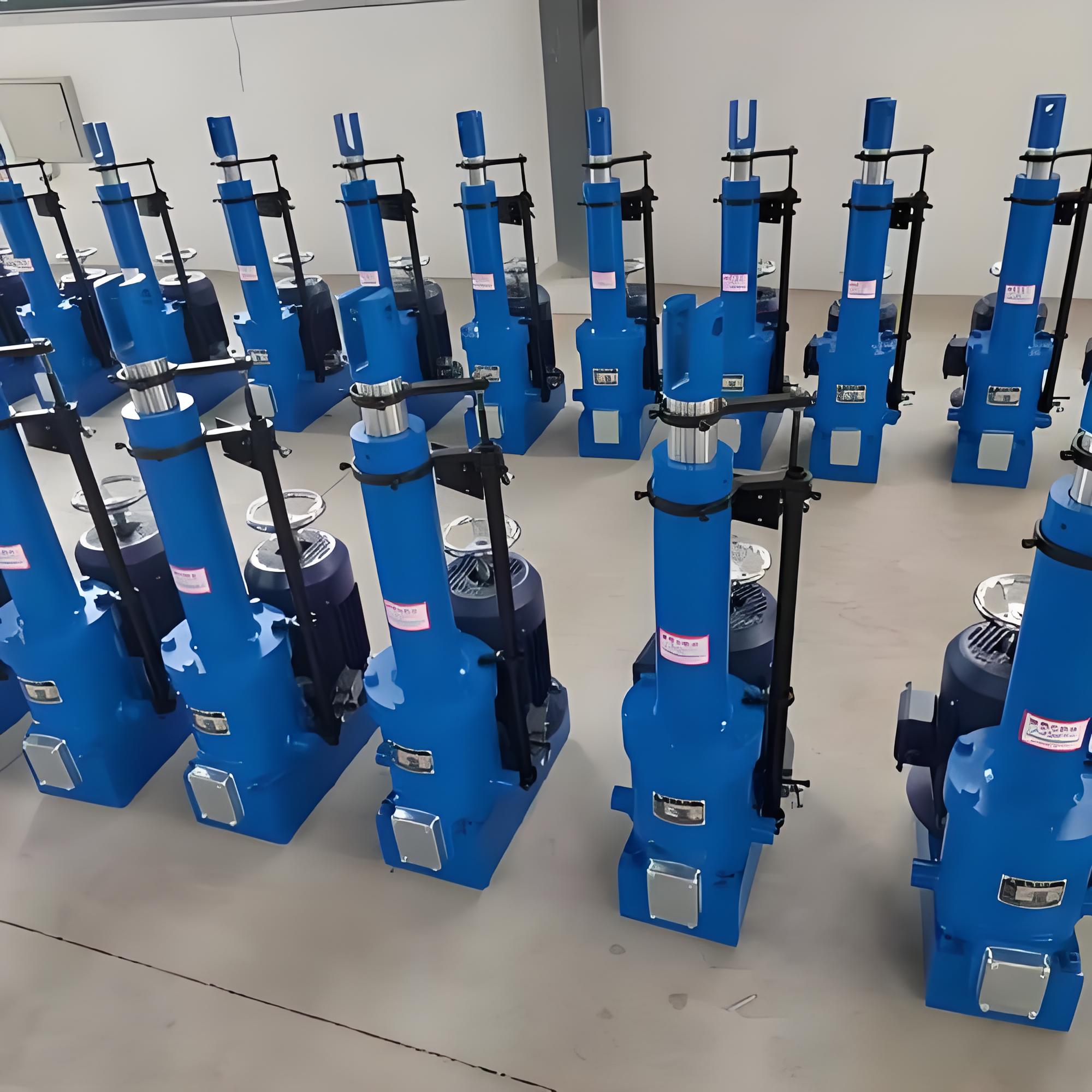

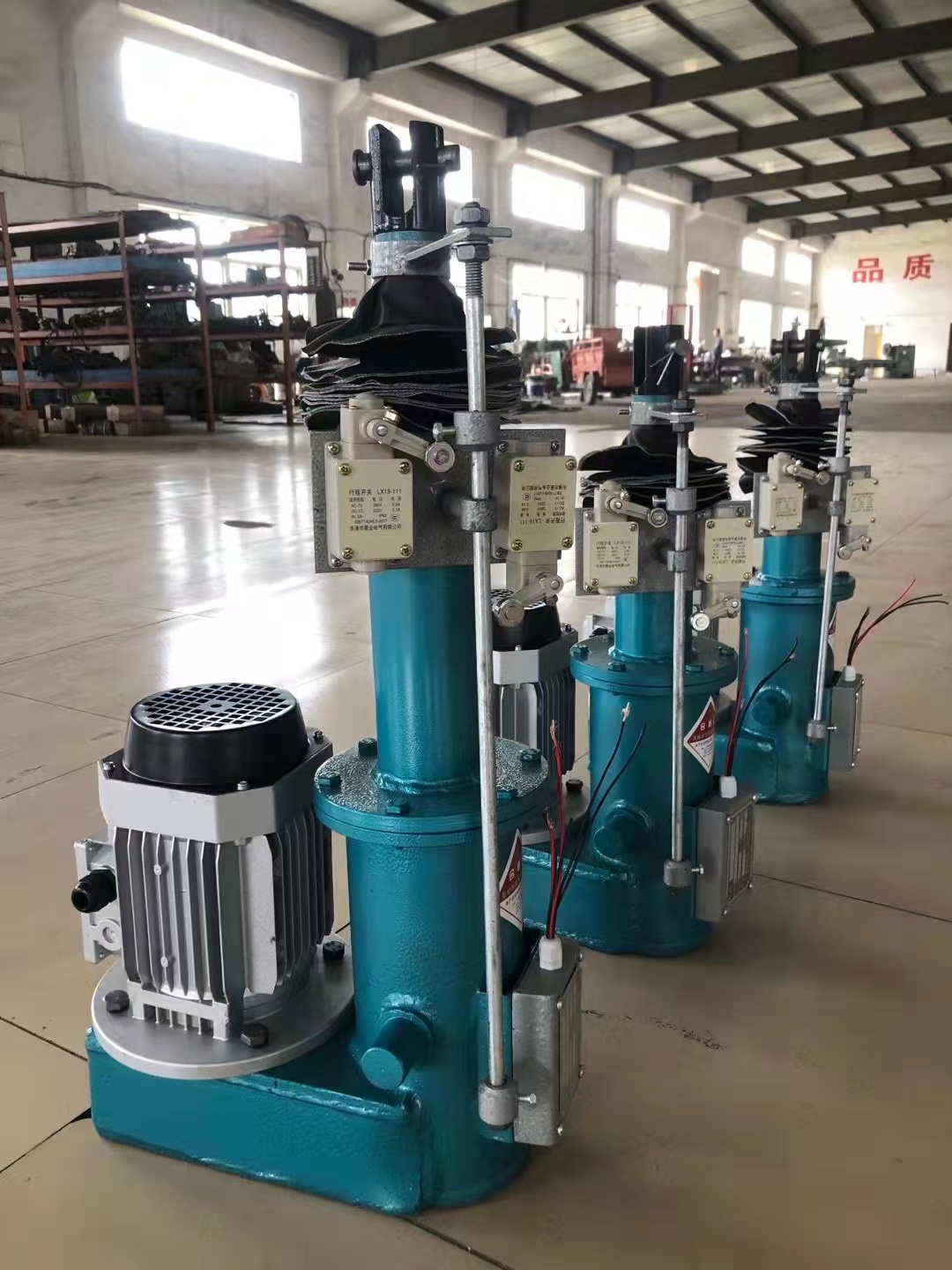

DTZ 平行式电液推杆产品详细介绍

一、型号字母释义

1. 代号拆解

DTZ 是行业通用平行式电液推杆标准型号，字母定义为行业统一规范：

DT：电动推杆大类通用代号，代表直线往复电动执行驱动装置；

Z：平行卧式结构代号，电机液压动力单元与活塞杆水平同向并排布置，俗称卧式平行电液推杆。

2. 结构本质

DTZ 平行式推杆属于机电液一体化液压传动重载执行器，和 DTW 直角机械式电动推杆本质区分：依靠高压液压油驱动油缸做功，内置集成液压油路阀组，属于液压动力；无蜗轮蜗杆、丝杆螺母机械传动结构，靠液压换向实现直线推拉，带柔性缓冲、重载抗冲击能力。

DTZ平行式结构剖视图

二、结构组成与工作原理

1. 主要组成部件

三相驱动电机、双向齿轮液压泵、集成油路块、溢流过载阀、液压保压锁、高压油缸、高强度活塞杆、耐磨导向套、防尘伸缩护套、前后铰接支座、行程限位开关；可增配防爆电机、断电应急手摇机构、外置 PLC 电控箱。

2. 工作原理

通电后电机带动双向齿轮泵加压液压油，通过集成阀组切换油路方向，压力油进入油缸推动活塞做直线伸缩运动；电机正反转对应推杆伸出、缩回动作。液压油封闭内循环传动，启停柔和，可带满载直接启动，推力输出稳定强劲。

3. 三重安全防护机制

1.过载溢流保护：推杆顶死、超载卡死时，溢流阀自动泄压，电机空载空转，不会烧毁电机、压弯推杆杆体；

2.行程极限断电保护：活塞杆到达最大 / 最小行程，限位开关切断控制回路，硬性限位保护整机结构；

3.液压锁止自锁：停机后液压锁封闭油路，重载状态下不会下坠、滑移，长期保压定位可靠。

三、DTZ 平行式与 DTW 直角式推杆参数对比

表格

四、产品核心优势

1.扁平平行布局，空间利用率高 动力头与杆体并排卧式安装，设备竖向高度更低，解决料斗下方、皮带机底部、设备低矮腔体无法安装直式推杆的痛点，安装兼容性更强。

2.重载耐冲击，带载启动能力强 液压传动先天抗冲击，堵转不伤机体，适合犁煤器、卸料挡板频繁撞击工况，同等体积下输出推力远大于机械丝杆推杆。

3.自锁可靠性高，安全系数高 液压双向锁锁死油路，竖直向下重载吊挂也不会自行回落，相比丝杆自锁，长期静态保压不位移，安全生产更有保障。

4.恶劣环境耐用度突出 整体全封闭钢结构 + 活塞杆防尘护套，防水防尘防煤粉，可选防爆电机直接用于煤矿井下、电厂粉尘车间、露天户外淋雨环境。

5.自动化拓展性强 外接电控箱可直接接入 PLC 控制系统，实现远程启停、多点限位、多台同步联动，轻松完成生产线自动化改造；断电可选手摇手动收回，便于设备检修。

6.五、典型应用行业与工况

7.煤炭行业（最主流） 皮带机犁式卸料器（犁煤器）、原煤仓闸板阀、除尘器卸灰翻板、风道挡板、给煤机导料挡板切换。

8.冶金矿山行业 烧结机翻板阀、矿用溜槽挡板、破碎机卸料推板、炉门小型启闭机构。

9.建材水利环保行业 水泥库底卸料插板阀、污水堰门、小型渠道闸门、除尘风大扭矩挡板、污泥压滤压紧装置。

10.与通用机械 大型料仓分料三通挡板、重型翻转工装、车辆自卸推板、大型设备夹紧顶推机构。

11.六、订货型号编制规范

1. 标准型号格式

DTZ - 额定推力 (kg)- 有效行程 (mm)/ 运行速度 (mm/s)

2. 型号实例

DTZ-2000-400/8.5 释义：平行式电液推杆，额定推力 2000 公斤，最大伸缩行程 400 毫米，运行速度 8.5mm/s。

3. 后缀选配标识

DTZB：矿用防爆电机版本；

DTZ-S：带断电手摇应急装置；

DTZ-F：前端法兰连接样式； 标配均可加装行程限位开关、耐磨防尘罩。

七、选型与使用注意事项

1.负载选型预留余量：计算实际推拉重量后，乘以 1.2~1.5 安全系数选定额定推力，重载频繁冲击工况系数放大至 1.8；

2.安装角度区分：水平推拉选用标准平行款；竖直向上顶升、向下下压需订货时注明使用角度，厂家调整内部油路结构，防止漏油溜杆；

3.工况区分选型：洁净无油污、轻载小空间选 DTW 直角机械推杆；重载、高频冲击、低矮安装、粉尘恶劣环境必选 DTZ 平行电液推杆；

4.电与防护：工业常规 380V 三相电，特殊设备可定制 220V 单相；高腐蚀、强水汽环境需定制不锈钢活塞杆与防腐外壳。
